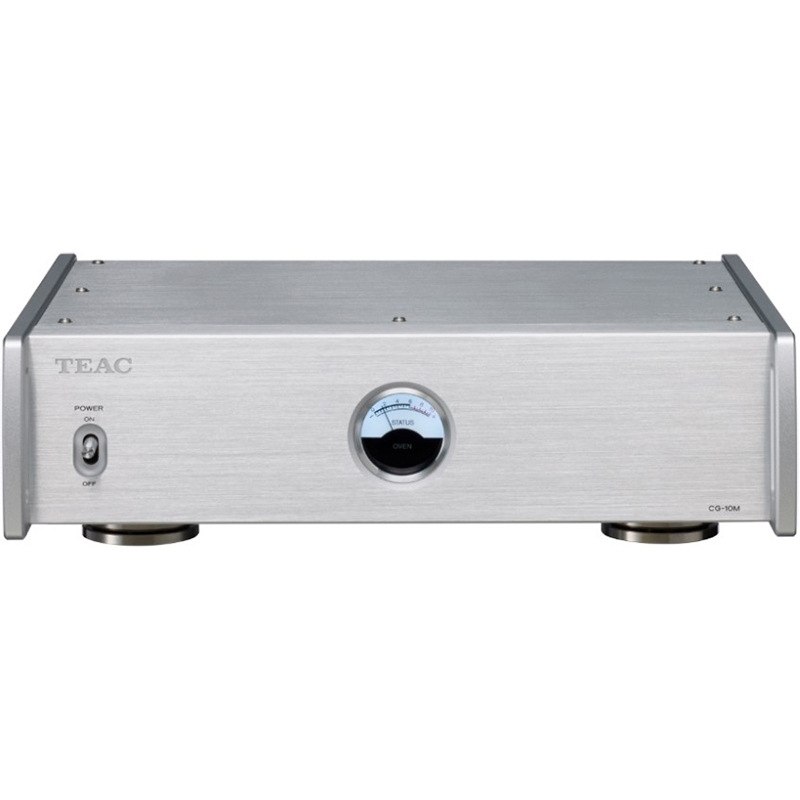

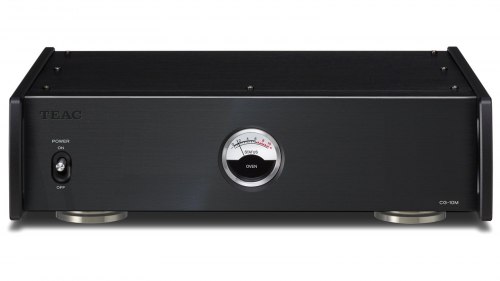

Описание генератора TEAC CG-10M-A На первый взгляд компактное устройство TEAC CG-10M-A, выполненное в фирменном дизайне мини-компонентов этой фирмы и оснащенное единственным стрелочным индикатором на передней панели (не считая тумблера включения), выглядит довольно странно. Однако на самом деле этот аппарат выполняет очень важную функцию и может стать незаменимым компонентом в цифровой аудиосистеме высокого уровня. TEAC CG-10M-A представляет собой прецизионный задающий генератор, предназначенный для подачи внешнего сигнала Master Cloсk на совместимые ЦАП и цифровые плееры. Опытные аудиофилы знают, что точность поддержания частоты дискретизации цифровых сигналов при их обработке играет критически важную роль в достижении максимально возможного качества звука. Настоящим сердцем задающего генератора является кварцевый резонатор, от стабильности работы которого напрямую зависит точность функционирования всей остальной схемы. В свою очередь, самочувствие кварца в значительной степени зависит от его температуры – именно по этой причине данный компонент обычно помещают в термоизолирующую камеру. Задающий генератор с такой конструкцией кварцевого резонатора сокращенно называют OCXO (Oven-controlled Crystal Oscillator). TEAC CG-10M-A также имеет кварцевый резонатор, помещенный в термокамеру, а его внутреннюю температуру показывает стрелочный индикатор на передней панели. Аппарат вырабатывает синусоидальный сигнал частотой 10 МГц, который поддерживается с высокой точностью в пределах ± 0,1 ppm. Для подачи сигнала на внешние устройства предусмотрено четыре прецизионных BNC-разъема. Все отдельные внутренние блоки устройства, от источника питания до буферных выходных усилителей, полностью отделены друг от друга. В блоке питания TEAC CG-10M-A установлен тороидальный трансформатор с большим запасом по отдаваемой мощности, что обеспечивает стабильность работы устройства в любых условиях. Аппарат имеет полностью металлический корпус на антирезонансном шасси и три специальные демпфирующие опоры «pin-point», надежно защищающие его от внешних вибраций. Особенности TEAC CG-10M-A Прецизионный задающий генератор 10 МГц Точность частоты ± 0,1 ppm Измеритель температуры кварца 4 выхода на разъемах BNC   Характеристики генератора TEAC CG-10M-A Тип внешний задающий генератор Частота 10 МГц (± 0,1 ppm) Выходы 4 разъема BNC Выходной импеданс 50 Ом Время выхода на режим 2 мин Уровень выхода 0,5 В (синусоидальный сигнал) Точность температурного режима ± 3 ppm Дополнительно стрелочный индикатор температуры кварца Размеры (Ш х В х Г) 290 х 84 х 249 мм Вес 3,6 кг
