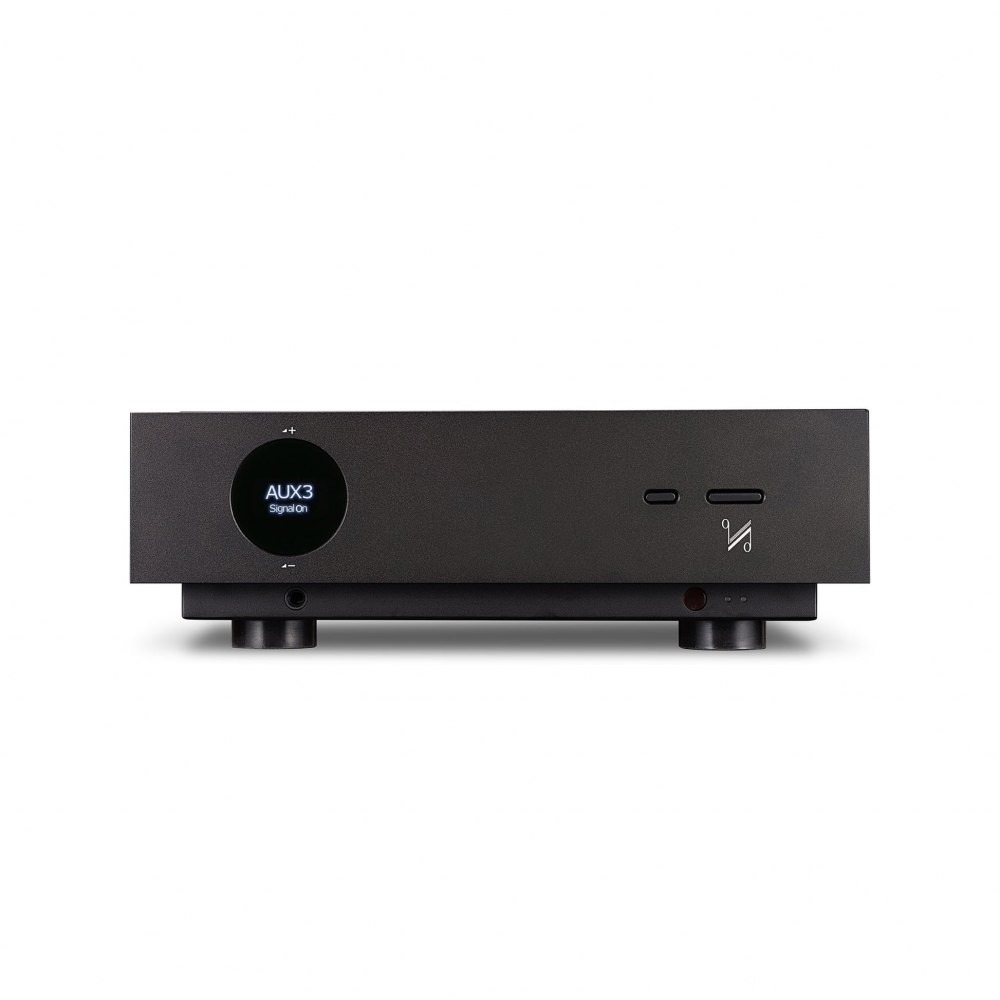

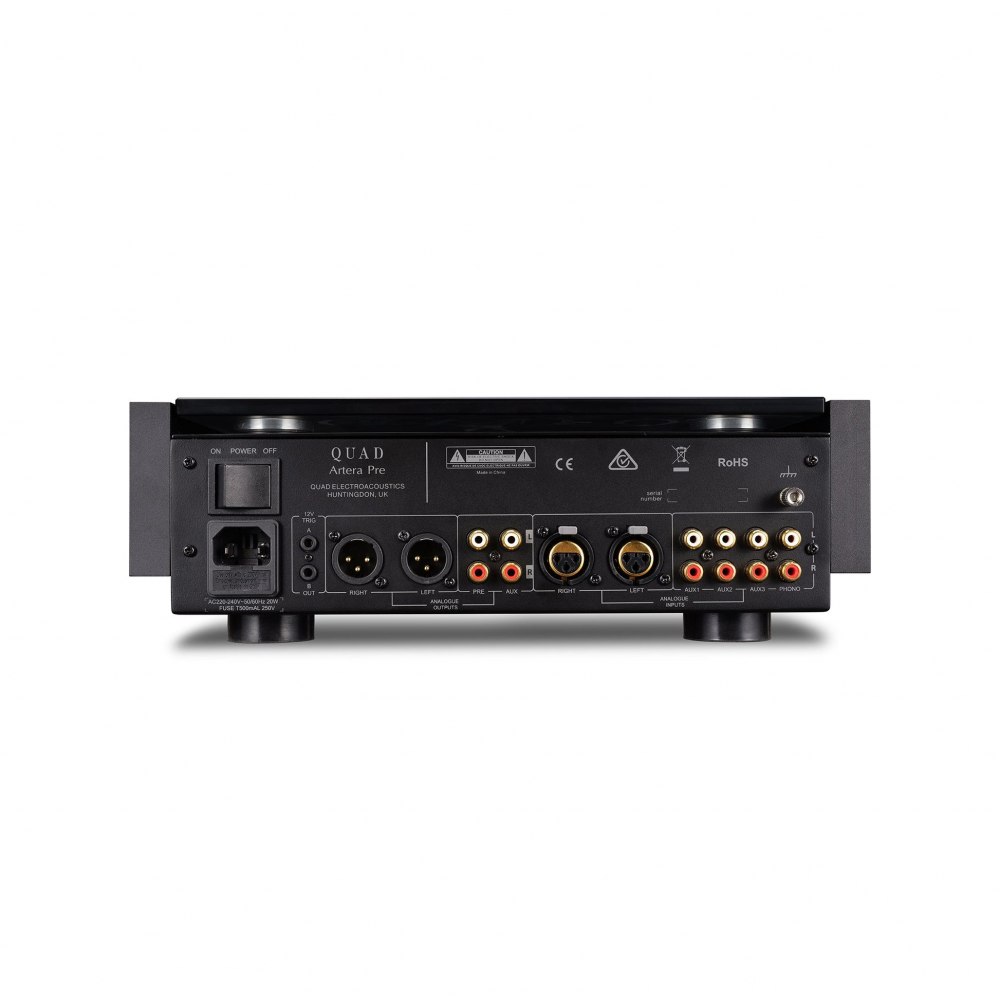

Описание предусилителя Quad Artera Pre Предварительный усилитель Quad Artera Pre имеет небольшие размеры и оригинальный дизайн, выделяющий его среди моделей данного класса. Аппарат выполнен в металлическом корпусе с фронтальной панелью из алюминия. На ней расположены только кнопки включения и выбора входа, а также круглый дисплей, отображающий режимы работы устройства. Однако за столь лаконичным фасадом скрывается модель, обладающая широкими функциональными возможностями. Предусилитель оснащен балансным и тремя небалансными линейными входами, а также входом встроенного фонокорректора, к которому можно подключать как MM-, так и MC-звукосниматели. Выходы с предусилителя представлены балансными XLR и небалансными RCA гнездами, также имеются RCA-выход с фиксированным уровнем сигнала и гнездо для подключения наушников. Таким образом, схема предусилителя полностью аналоговая. В блоке питания Quad Artera Pre используется тороидальный трансформатор и раздельные стабилизаторы для различных блоков. Все управление аппаратом осуществляется с пульта ДУ. Для регулировки громкости в Quad Artera Pre применена матричная резисторная схема на реле, которая обеспечивает точную настройку уровня сигнала. Коммутация сигналов также выполнена на реле. В модели предусмотрены регулировка стереобаланса и установка чувствительности для каждого входа, благодаря чему достигается точная настройка параметров под конкретную систему. В предусилителе имеется регулятор тембра, построенный по оригинальной схеме и получивший название Tilt. В отличие от традиционных решений, он одновременно меняет частотную характеристику на ВЧ и НЧ, оставляя ее неизменной на средних частотах. В результате АЧХ предусилителя как бы наклоняется в ту или иную сторону относительно середины, что и определило название схемы. Кроме того, можно задействовать режим усиления басов Bass Boost (4,5 дБ, 0, +4,5 дБ). Предусмотрен и режим прямой передачи входного сигнала в обход всех вспомогательных схем. Управление предусилителем осуществляется с помощью микропроцессора через ДУ. Особенности предусилителя Quad Artera Pre Балансные и небалансные входы и выходы, выход на наушники Регулировка тембра и стереобаланса Phono-вход (для MM или MC-картриджей) Характеристики предусилителя Quad Artera Pre Тип предварительный усилитель Диапазон частот 20 Гц – 20 кГц (+/- 0,2 дБ) Входы XLR, 3 линейных RCA, Phono MM/MC Выходы Line Out, Pre Out RCA, Pre Out XLR, на наушники Дополнительно триггерный вход и выход Регулировки громкость, стереобаланс, тембр Tilt, чувствительность входов, усиление басов (4,5 дБ, 0, +4,5 дБ) Соотношение сигнал/шум более 110 дБ (линейный вход), более 80 дБ (Phono MM), более 76 дБ (Phono MC) Разделение стереоканалов более 100 дБ Коэффициент гармоник менее 0,002% (20 Гц - 20 кГц) Входной импеданс 10 кОм (Line), 47 кОм (Phono MM), 100 Ом (Phono MC) Максимальный входной сигнал 4,1 В (RCA), 8,2 В (XLR), 62 мВ (MM), 6,2 мВ (MC) Выходной импеданс 120 Ом (RCA), 100 Ом (XLR) Выходной сигнал 2,3 В (RCA), 4,6 В (XLR) Габариты (Ш х В х Г) 320 х 105 х 320 мм Вес 7,8 кг
